Mur de soutènement

Mur de soutenement

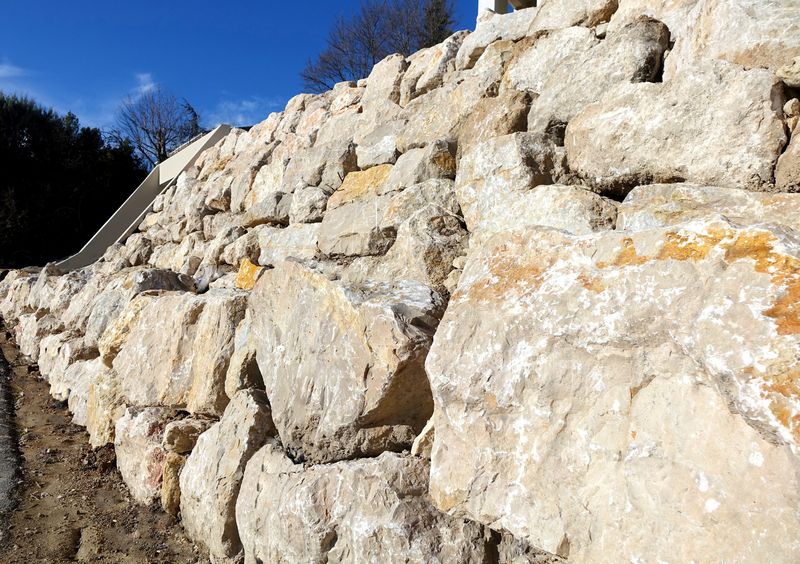

Mur de soutènement en rochers de calcaires - © veromezo, Fotolia

En général, les murs de soutènement sont construits sur des terrains pentus et ils vont avoir pour fonction principale de retenir la chute de matériaux situés en amont (terres, gravats, etc..). Ils peuvent aussi être installés à l’occasion en tant que mesure préventive contre l’érosion des sols.

Afin de les mettre en place, il faut tout d’abord d’effectuer une bonne étude géotechnique pour voir si l’ouvrage pourra supporter la contrainte liée à la masse de terre. Concernant la nature des sols, s’il est meuble ou alors que son dénivelé est trop important (plus de 10%), il ne sera pas envisageable de réaliser un mur de soutènement. Dans un second temps, si le sol est adapté à la construction du mur on effectuera des calculs de mécanique pour voir l’impact de la poussée des terres sur le mur.

Vous souhaitez vous faire livrer du béton par camion toupie ?
Devis Gratuit

Deux Types de mur

Parmi la famille des murs de soutènement on va pouvoir distinguer 2 types de mur :

  • Les premiers sont les murs en T inversés. Cette solution présente l’avantage d’être plus économique car ils ont une épaisseur de mur constante sur toute la hauteur et ils vont nécessiter par conséquent moins de béton que la seconde famille.
  • Le deuxième type de mur est appelé mur poids et est caractérisé par une épaisseur de mur variable. A la base de la semelle, le mur est plus large et va ensuite décroitre linéairement avec la hauteur. Cette solution sera plus onéreuse mais plus résistante pour lutter contre la poussée des terres.

Dans les deux cas, il est préconisé de faire appel à un bureau d’étude qui effectuera un dimensionnement du mur en fonction des caractéristiques du sol.

Le saviez-vous ?

Tous les ans, on observe l’effondrement de murs de soutènement. Ceci peut s’effectuer de manière brutale avec rupture du mur entrainant par la suite de sérieux dégâts sur le bâti. Ce type de construction n’est donc surtout pas à prendre à la légère.

Vous souhaitez vous faire livrer du béton par camion toupie ?
Devis Gratuit

Méthode

La réalisation d’un mur de soutènement est relativement complexe et une expertise est donc nécessaire.

Une fois tous les calculs de fondations et de ferraillages effectués, on va pouvoir diviser sa fabrication en plusieurs étapes :

Phase classique d’implantation :

Tendre un cordeau entre 2 fiches qui vous servira de repère pour effectuer votre travail.

Terrassement de la fouille :

On creuse en général au moins 10 cm de plus que la hauteur de la semelle qui a été dimensionnée précédemment.

Réalisation des fondations :

Déposez dans le fond de fouille environ 10 cm de graviers. Vous pouvez ensuite couler votre béton de propreté sur 5 cm et remplir la fosse de béton pour atteindre votre hauteur de semelle. Vous disposerez ensuite des attentes verticales en acier qui seront attachées au mur avant de couler le béton.

Pour aller plus loin, voir l’article sur les fondations béton.

Vous souhaitez vous faire livrer du béton par camion toupie ?
Devis Gratuit

Réalisation du mur :

Pour la réalisation du mur, une solution consiste à utiliser du parpaing à bancher, c’est-à-dire des parpaings creux dans lesquels on va pouvoir couler du béton après y avoir disposé les ferraillages verticaux. Vous pouvez aussi utiliser des parpaings classiques en pensant bien à les décaler d’une couche à l’autre.

Une fois votre mur construit, vous allez pouvoir mettre un place le drain. Il devra impérativement être disposé du côté du remblai et servira à évacuer l’eau présente dans la terre qui pourrait nuire au mur au béton. Avant de disposer votre drain, vous allez d’abord étancher votre mur en appliquant un produit bitumineux et une géomembrane (qui servira pour l’étanchéité). Le drain sera alors mis en place et il pourra être composé d’un tube de diamètre 100 mm entouré par des graviers, le tout protégé par un géotextile.

Une fois tout cela réalisé, vous allez pouvoir commencer à remblayer en utilisant de préférence une terre drainante.

Le saviez-vous ?

Des solutions de mur de soutènement existent également en utilisant des gabions. Elles offrent l’alternative d’être plus élégantes et plus naturelles pour s’intégrer à certains paysages.

Mur de soutenement

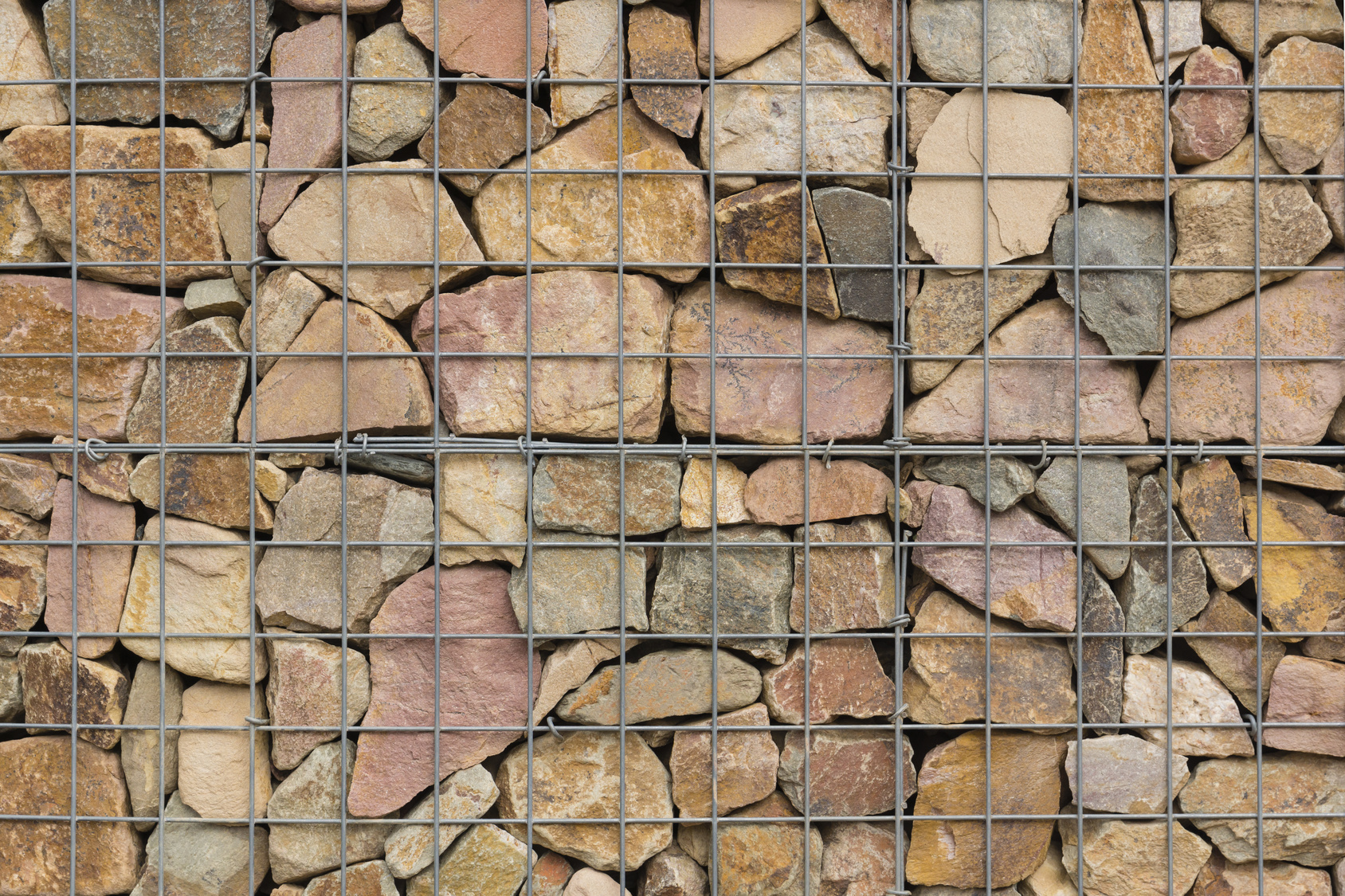

Gabions en grillage métallique utilisés en mur de sout - © Fotosenmeer.nl, Fotolia
Vous souhaitez vous faire livrer du béton par camion toupie ?
Devis Gratuit

Tarifs

En fonction de la méthode utilisée, les prix peuvent varier de manière conséquente. Pour un mur en parpaing il faudra compter environ une centaine d’euro au m². Les éléments en béton préfabriqués seront en général plus chers et il faudra compter entre 200 et 300€ pour une vingtaine de modules. Pour un mur en béton armé coulé, cela vous coutera en moyenne 250€, en sachant que le béton coûte en moyenne 100€ par m3 et que pour la pompe il faudra débourser 750 € par jour.

Corentin Leroy - ESTP, IAE Paris

Issu de l’ESTP et de l’IAE Paris, Corentin porte un grand intérêt aux innovations du BTP, notamment au sujet des travaux publics. Curieux par nature, la recherche des matériaux de demain est pour lui un enjeu fondamental.
